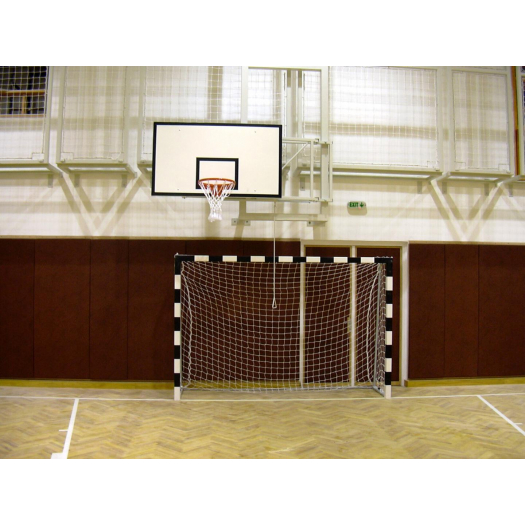

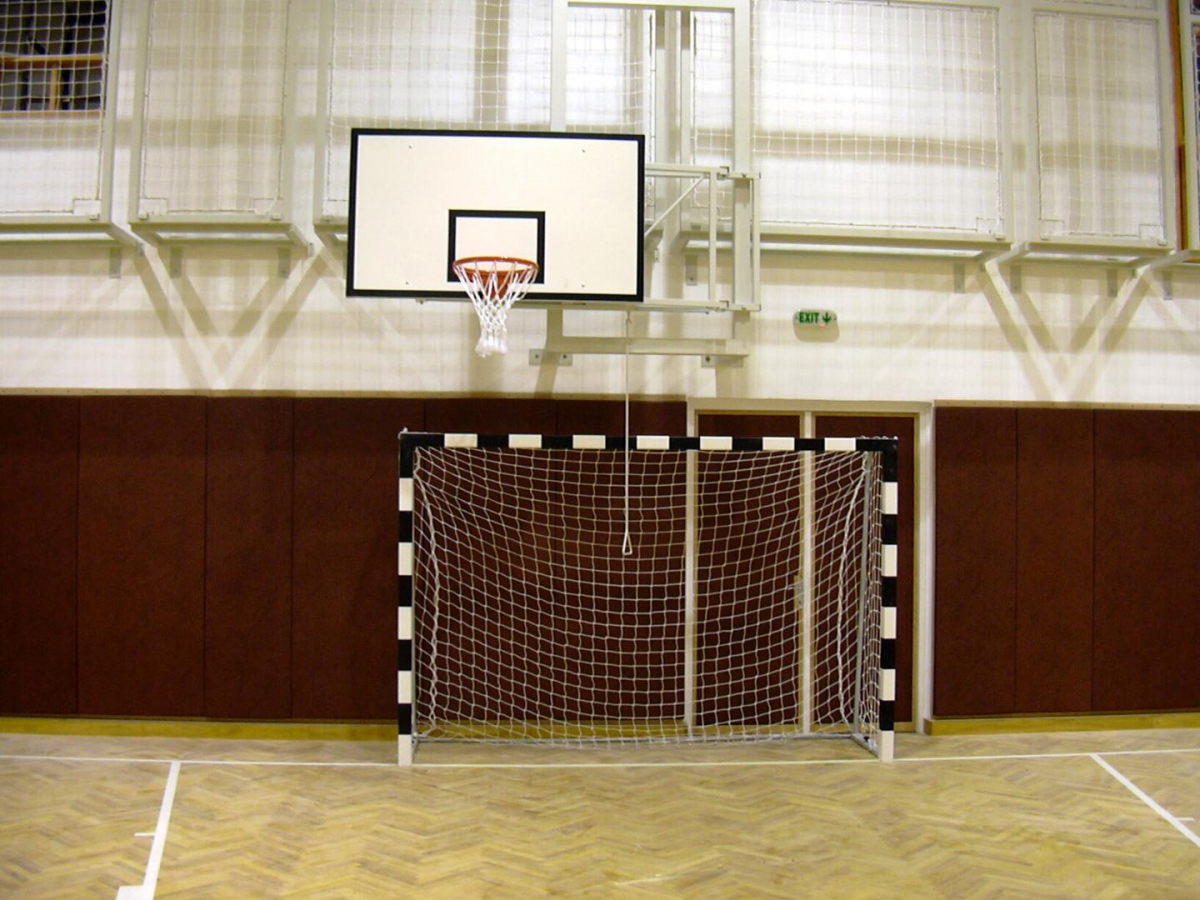

Kosárállvány oldalra hajtható, 3 m benyúlásig

Felhasznált anyagok:
Szerkezeti acél elemek, festve

Az állvány nem tartalmazza: a kosár palánkot, gyűrűt és hálót!

A palánk és a gyűrű hálóval nem tartozék!

Megfelel az alábbi szabványok előírásainak:
– MSZ EN 913 Tornaszerek. Általános biztonsági követelmények és vizsgálati módszerek.
– MSZ EN 1270 Játéktéri eszközök. Kosárlabda-felszerelések „4A típus”

Készült: 2016.

Figyelmeztetés:
– Ez a szerkezet kizárólag kosárlabda palánktartónak és nem más alkalmazásra készült
– Az állványra tilos felmászni
– A rögzítő elemeknek egyenként minimum 5KN kihúzóerőnek ellen kell, hogy álljanak
Beépítés:
1., Kifúrjuk és berögzítjük a 4 db rögzítő elemet
2., Felrakjuk a kosárlabdaállványt
3., Palánk felszerelés:
– Plexi palánk: a palánktartóra felakasztjuk a palánkot és az alsó M12-es csavarokkal a kosárállványon keresztül rögzítjük, majd az állvány felső részén lévő M10-es csavarokkal rögzítjük az akasztó füleket
– LMDF vagy üvegszálas palánk: a palánktartóra felfogatjuk 2 db pillanatszorítóval a palánkot a kívánt helyzetben, és az állványon lévő furatokon keresztül átfúrjuk a palánkot. 4 db M8x70-es kapupántcsavarral, 1-1 db nagy alátéttel és 2-2 db M8 anyával a furatokon keresztül rögzítjük a kívánt helyzetben.
Kosárlabda gyűrű felszerelés:
– Rugós kosárlabdagyűrű: – Plexi palánk esetén M10x100Hlf csavar nagy alátéttel—LMDF és üvegszálas palánk esetén M10x60 Hlf csavar nagy alátéttel
– Normál kosárlabdagyűrű: – Plexi palánk esetén M10x100Hlf csavar nagy alátéttel és 2-2 db M10 anyával
—LMDF és üvegszálas palánk esetén M10x60 csavar nagy alátéttel és 2-2 db M10 anyával
Próbaterhelés: a kosárlabda gyűrű tövénél 320Kg-os statikus terhelés, a terhelés megszüntetése után alakváltozás nem lehet
